在新型电力系统加速构建进程中，风电、光伏等新能源大规模并网，其固有的间歇性、波动性、随机性持续冲击电网有功平衡、电压稳定与频率安全。大规模电化学储能凭借毫秒级功率调节能力，成为平抑新能源波动、保障电网供需动态平衡的重要支撑。储能在赋能电网稳定的同时，储能电站预制舱、PCS舱、高低压开关柜、直流母线区域高压大电流工况极易诱发弧光故障。一旦弧光故障失控，不只造成储能单元损毁、引发热失控与火灾，还会造成储能系统脱网，削弱电网调节资源，进一步放大电网稳定风险。南京法丁电力FD-800ARC系列弧光保护装置，为大规模储能场站筑牢电气安全底线，保障储能持续发挥电网稳定支撑价值。

一、化解电网稳定性多重难题

随着新能源占比持续提升，传统火电调频调压资源逐步退出，电网面临四大突出稳定挑战：负荷峰谷差持续拉大、新能源出力骤升骤降引发频率振荡、局部区域电压越限、故障扰动下系统抗冲击能力下降。大规模储能依托灵活双向充放电特性，从多维度支撑电网稳定运行。

1、削峰填谷，平衡电网供需，用电低谷时段储能吸收富余电能，避免新能源弃发；用电高峰释放电力，缓解电网供电压力，缩小峰谷差值，降低主干线路重载风险，减少电网扩容投资。

2、快速调频，维护系统频率稳定，储能具备毫秒级响应速度，可参与一次调频、二次调频与快速频率响应。当新能源出力突降、负荷突增引发频率跌落时，储能瞬时增发有功；频率过高时快速吸收功率，抑制频率偏移，防范低频减载、高频切机等安全措施触发。

3、动态调压，改善区域电能质量，通过PCS调节无功功率，平抑新能源场站电压波动，抑制谐波、电压闪变，解决远距离新能源送出线路末端电压超标问题，提升配网与汇集站电压稳定性。

4、提供转动惯量与故障支撑，增强电网韧性，构网型储能可模拟同步机组惯量，弥补新能源低惯量短板；电网发生短路故障期间，储能持续提供电压支撑，降低连锁故障发生概率。

但储能稳定调节能力能否持续发挥，高度依赖场站自身安全可靠运行。储能系统直流侧电压可达1500V，大量电池簇并联运行，母线接头、断路器触头、电缆端子数量繁多。绝缘老化、安装松动、粉尘受潮、异物入侵，极易激发直流电弧。不同于交流电弧拥有电流过零点自然熄灭特性，直流电弧一旦形成将持续燃烧，电弧中心温度可达6000～20000℃，短时间内熔化铜排、引燃线缆，诱发锂电池热失控连锁反应。 更为严峻的是：储能场站弧光故障若未能快速切除，会造成整套储能单元紧急脱网。原本承担电网调频调压任务的调节资源瞬间消失，电网扰动进一步加剧，小范围电气故障演变为系统性稳定风险。传统过流保护动作时间普遍超过50ms，无法限制弧光能量释放，难以满足储能电站安全防护需求。

二、弧光故障威胁储能安全

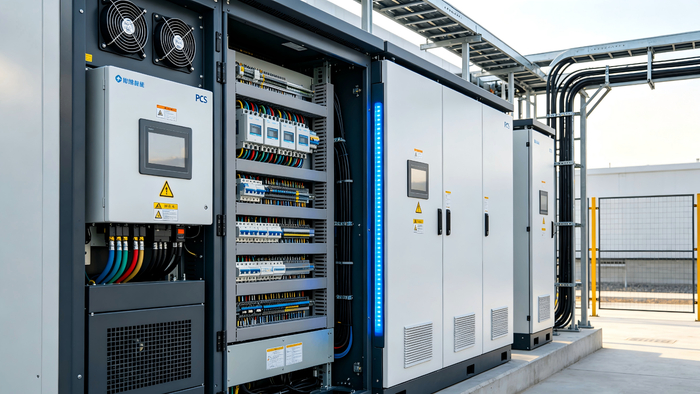

储能场站弧光故障主要集中在电池预制舱配电柜、PCS变流舱、升压开关柜、直流汇流柜内。故障诱因包含：施工扭矩不足导致母线连接松动、长期冷热循环造成接触电阻上升、舱内凝露引发绝缘下降、运维异物遗留、线缆绝缘破损等。 弧光故障带来两级连锁风险：

1、场站层面：巨大冲击波与高温烧毁一次设备，引发火灾，造成重大资产损失，威胁运维人员人身安全；

2、电网层面：储能单元紧急退出运行，区域可调容量缺失，削弱电网调频、调压能力。多重扰动叠加下，极易扩大事故范围，诱发线路过载、电压失稳等电网事件。

大量储能事故案例证明：弧光故障是储能电站起火、非计划停运的重要诱因之一。想要持续释放储能对电网的稳定支撑能力，必须配置极速动作的弧光保护系统，在电弧形成初期切断故障回路，实现故障隔离，保障其余储能单元正常并网运行。

三、法丁电力弧光保护装置，构筑储能安全屏障

针对储能预制舱、PCS舱、高低压配电房特殊工况，南京法丁电力深耕新能源电气安全防护，推出FD-800ARC系列弧光保护装置，适配电网侧储能、用户侧储能、光储一体化项目，解决储能场景弧光防护痛点，保障储能系统持续稳定并网。

重点技术优势

1、弧光+电流+零序电压多重判据，抗干扰、不误动，装置支持紫外光传感器（FD-ST-UV）与可见光传感器（FD-ARC）混合接入，采用光信号+故障电流+零序电压三重判据机制。紫外传感器筛选280nm～400nm特征光谱，有效滤除LED照明、日光、设备普通闪光干扰，完美适配储能舱密闭、光照复杂环境，从根源避免保护误跳闸，保障储能不间断参与电网调节。

2、毫秒级极速跳闸，遏制电弧能量扩散，装置继电器出口动作时间＜3ms，整套保护总动作时间≤8ms，远优于传统继电保护。在电弧能量大规模释放前快速分断故障断路器，将故障限制在单一间隔，防止故障蔓延至相邻电池簇、母线，避免整套储能系统停机脱网。

3、全域无死角监测，适配储能舱紧凑布局，配套弧光传感器监测角度可达240°，可灵活布置在开关柜母线室、断路器室、电缆室、PCS功率腔、直流汇流柜等区域，大幅减少监测盲区；支持48路弧光探头接入，满足大型MW 级储能汇集站多柜体组网需求。

4、完善状态自检与运维追溯能力，具备传感器链路实时自检功能，传感器断线、故障主动上报告警；内置大容量事件记录与故障录波功能，精确记录弧光发生时刻、光强、故障电流、跳闸通道，便于事后故障复盘分析。装置原生支持Modbus RTU/TCP通信，可无缝接入储能EMS能量管理系统与电网综合自动化平台，实现远程监控、告警上传。

5、宽工况适应，适配户外储能场景，整套系统工作温度区间覆盖-20℃～+70℃，具备优异电磁兼容性能，耐受储能舱内PCS大功率变流器产生的强电磁干扰；装置支持中文、英文、俄语多语言切换，同时满足国内项目与海外储能电站建设需求。

在储能系统中的典型应用方案

在规模化储能场站中，FD-800ARC弧光保护系统重点部署在：储能预制舱低压配电柜、直流汇流柜、PCS变流舱、35kV/10kV升压开关柜。当柜内产生电弧故障，传感器快速捕捉弧光信号，主控单元结合电流判据确认故障，瞬时发出跳闸指令，断开故障间隔开关，隔离故障区域。其余储能单元保持正常并网运行，持续执行电网调频、调压、削峰填谷任务，降低故障对电网稳定的冲击。

在多个储能工程实践中，法丁电力弧光保护系统成功捕捉母线松动诱发的电弧故障，快速隔离故障回路，阻止热失控蔓延，避免全站停运，验证了方案在保障储能持续并网、维护电网稳定层面的实战价值。

四、调节能力与安全防护协同并进

大规模储能是新型电力系统不可或缺的稳定支撑资源，但储能赋能电网稳定的前提是自身安全可靠运行。行业发展需要建立两层保障体系： 一，优化储能控制策略，充分发挥调峰、调频、调压、惯量支撑能力，持续对冲新能源波动，解决电网稳定性挑战； 二，完善储能场站纵深安全防护体系，将弧光保护作为储能配电系统标准配置。依靠毫秒级弧光保护装置阻断电气故障链式反应，防止储能资源因突发故障退出电网，形成“储能提供电网稳定支撑，弧光保护保障储能可靠运行”的良性闭环。

未来随着百MW级、GW级储能基地持续上马，储能电站电气架构愈发复杂，直流高压化趋势明显，弧光安全风险持续上升。南京法丁电力FD-800ARC系列的高性能弧光保护设备，将成为储能场站标准安全配置，助力大规模储能安全、高效规模化推广，充分释放储能在新型电力系统中的稳定调节价值。

参考文献：

[1] 国家能源局。中国新型储能发展报告（2025）[R]. 北京：国家能源局，2025.

[2] 李秀慧，崔炎。考虑调峰调频需求的新能源电网储能优化配置 [J]. 储能科学与技术，2022,11 (11):3594-3602.

[3]王廷涛，苗世洪等。计及频率电压稳定性约束的电力系统多层级储能协同优化运行策略 [J]. 电工技术学报，2026.

[4] GB/T 42288-2022，电化学储能电站安全规程 [S].

[5] GB/T 14048.25-2025，低压开关设备和控制设备 第 9-2 部分：电弧故障主动抑制系统 [S].

[6] IEC 62933-5-2:2020，电化学储能系统安全标准 [S].

[7] 阳光电源股份有限公司。储能直流拉弧安全革新技术白皮书 [R].2024.

[8] 北极星电力网。储能锂离子电池系统热失控诱发电弧研究进[EB/OL].2025.

[9] IEA. Battery storage is scaling up and taking on a larger system role [R].Paris,2026.

[10] CGC/GF 240：2024，储能系统直流电弧检测及分断评价技术规范 [S].
